Tujuannya ;
- Mengetahui konfigurasi wireless pada Mikrotik
- Membuktikan hanya 2 perangkat saja yang saling tersambung.

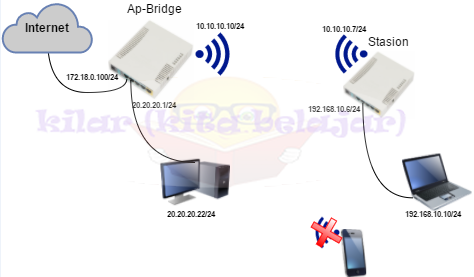

TOPOLOGI
KONFIGURASI Pada Ap-Bridge
- Kita konfigurasi menggunakan aplikasi Winbox, atur IP pada ethernet 1 dan ethernet 2. ethernet 1 untuk ke internet dan ethernet 2 untuk Komputernya.
- Masukkan IP gateway nya, IP>>ROUTERS. Isi pada kolom gateway dan biarkan Dst.Address kosong. Kemudian klik OK.
- Setelah klik OK maka ada item baru yang sudah kita buat. dan pastikan terdapat tulisan AS.
- Setelah itu Mangatur firewall agar terhubung ke internet. IP>>FIREWALL. Lalu pilih tab NAT, pilih simbol (+).
- Pilih tab General, lalu srcnat pada kolom Chain, dan pilih ether1 pad kolom Out. Interface. lihat gambar dibawah.
- Pilih tab Action, lalu pilih masqurade pada kolom Action. Lihat gambar dibawah.

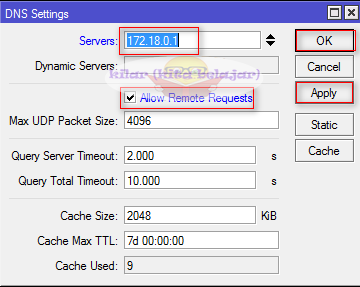

- Setelah itu masukan IP DNS pada kolom server, lalu centang pada Allow Remote Requests.
Mengatur IP pada PC agar terhubung ke internet melalui mikrotik.
- Masukan IP address yang satu network pada IP mikrotik yang ada pada ethernet 2.
Mambuat Access Point Wirelless
- Masuk pada menu Interface, kemudian enable wlan1 dengan cara klik tanda centang.
- Doubleclic pada interface wlan1 kemudian klik tab wireless, lalu isikan seperti gambar di bawah.
band :2 GHz-B/G
channel width :20 MHz
Frequensi :2412
SSID : AP GAGH IT (Nama /Identitas Wireless)
Mode Bridge digunakan sebagai Access pointatau pemancar akan tetapi hanya bisa melayani satu client atau di sebut dengan Point To Point.
- Buat interface baru untuk Wlan 1.
- Atur Firewall pada wlan 1, ikuti seperti gambar dibawah ini.
Konfigurasi Pada Station
- Kita konfigurasi menggunakan aplikasi Winbox, atur IP pada ethernet2 dan wlan1.
- Setelah itu masukan IP route pada kolom gateway, masukkan IP wlan1.
- Kemudian lanjut mengkonfigurasi wlan nya.untuk router yang menjadi station Lihat pada gambar di bawah, setelah itu lakukan scan Klik start untuk mencari AP router bridge.
- Setelah melakukan connent pada AP yang dipilih maka konfigurasiya akan secara otomatis menyesuiakan dengan AP Router Bridge. yaitu menjadi mode station & SSID nya juga menyesuaikan.Bisa di lihat pada gambar.
apa bilah sudah bisa klik Oke.
- Untuk melakukan pengujian pertama bisa di lihat pada router1 kemudian pilih Wireless Tables>>Registration. Bisa di lihat terdapat 1 buah station yang terhubung. Dan bisa dilihat kualitas Signal nya.
- Coba lakukan test ping ke gateway dan ke google.com pada router station apabila hasilnya reply artinya router 1 dan router 2 saling terkoneksi dan router 2 bisa mendapatkan akses internet melalui router 1.
- Selajutnya attur IP pada Laptop.
- Selanjutnya coba lakukan pengujian test PING ke google dan gateway.Dan hasilnya pun reply yang artinya laptop yang terhubung dengan router 2 terkoneksi internet yang di salurkan dari router 1.
Selanjutnya kita buktinkan apakah POINT TO POINT hanya 2 perangkat saja yang bisa terhubung, kita buktikan dengan cara menambahakan station yaitu menggunakan smartphone.
- Nyalakan wifi pada smartphone lalu sambungkan dengan Ap-ami(nama dari AP-Bridge), Pastikan Wifi tersebut tidak terhubung karna point to point hanya 2 perangkat saja yang saling terhubung tidak bisa lebih.
alhamdullilah kita sudah selesai juga ngonfignya, oke, cukup sekian untuk membahasan pada post kali ini semoga bermanfaat untuk kalian semua, dan mohon maaf jika ada kesalahan dalam pengertian dan pengetikan disini saya juga masih belajar , oke deh , Oke, terimakasihh dan tunggu post yang lainnya. :):):)
